Bộ lọc điều hòa hoạt động (AHF-23-0.2-2L-R)

Mô tả ngắn:

Mục đích của các bộ lọc điều hòa hoạt động một pha là giảm hoặc loại bỏ các biến dạng điều hòa trong hệ thống năng lượng nhà trung bình và cải thiện chất lượng năng lượng. Các bộ lọc hoạt động một pha thường được sử dụng trong các ứng dụng thương mại dân cư và nhỏ.
Khi tải phi tuyến tính, chẳng hạn như máy tính, thiết bị điện tử và hệ thống chiếu sáng, tạo ra sóng hài có thể gây ra các vấn đề khác nhau, các bộ lọc hoạt động một pha được nhắm mục tiêu hơn và tương đối ít hơn so với các bộ lọc hoạt động ba pha.

- Giảm thiểu điều hòa thứ 2 đến 50

- Bồi thường thời gian thực

- Thiết kế mô -đun

- Bảo vệ thiết bị khỏi bị quá nóng hoặc thất bại

- Cải thiện hiệu quả làm việc của thiết bị

Bồi thường được xếp hạng hiện tại ：23a

Điện áp danh nghĩa ：AC220V (-20%~+15%)

Mạng:Pha đơn

Cài đặt ：Gắn giá đỡ

Gửi email cho chúng tôi

Chi tiết sản phẩm

Câu hỏi thường gặp

Thẻ sản phẩm

Trường ứng dụng điển hình

Kiến trúc hiện đại

Nguồn hài hòa: Bộ chỉnh lưu, biến tần

Thiết bị điều hòa: Cung cấp năng lượng chuyển đổi, điều hòa không khí, thang máy, đèn LED

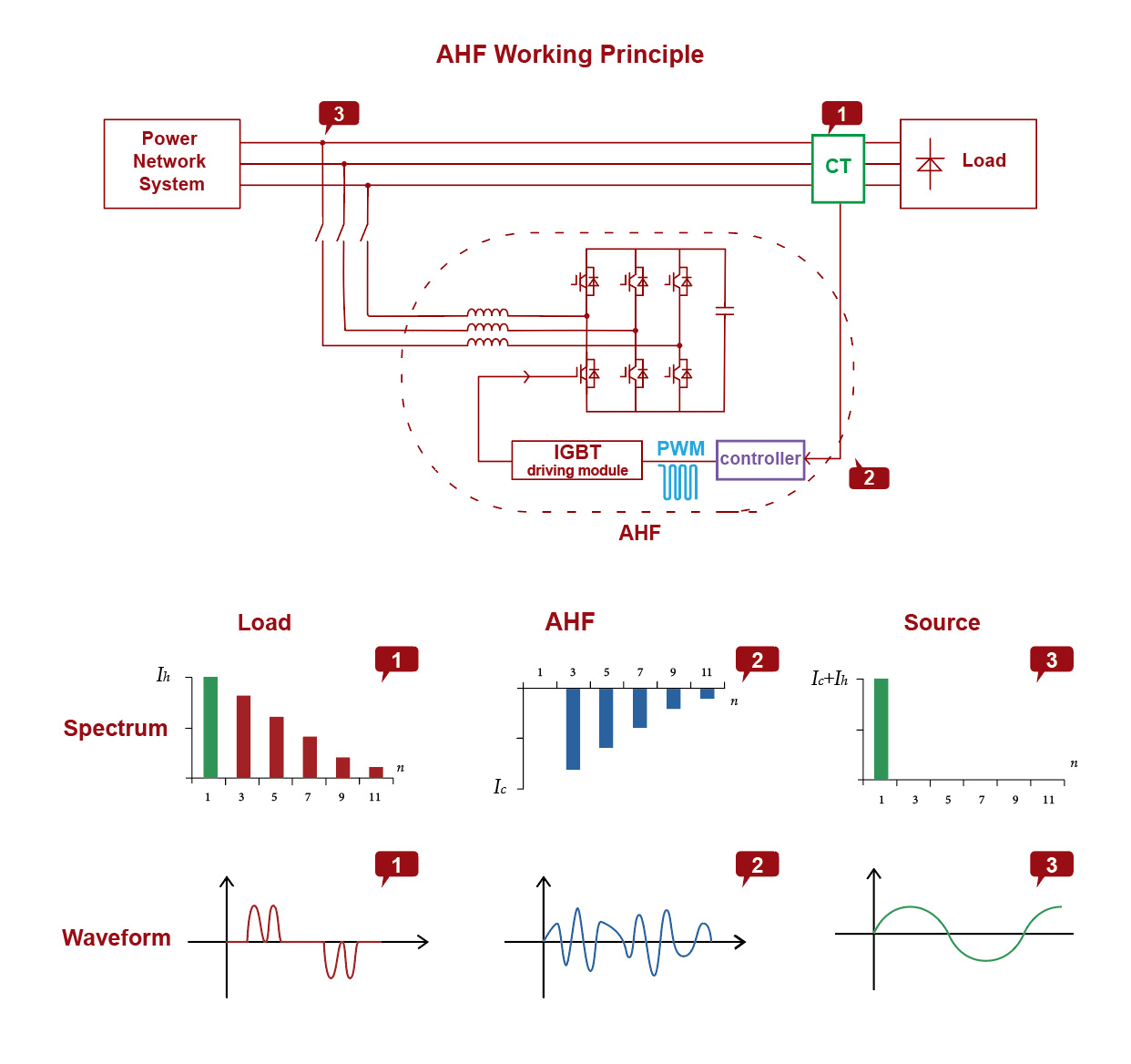

Nguyên tắc làm việc

CT bên ngoài phát hiện dòng tải, DSP AS CPU có số học điều khiển logic tiên tiến, có thể nhanh chóng theo dõi dòng lệnh, chia dòng tải thành công suất hoạt động và công suất phản ứng bằng cách sử dụng FFT thông minh và tính toán hàm lượng điều hòa nhanh chóng và chính xác. Sau đó, nó gửi tín hiệu PWM đến bảng điều khiển IGBT nội bộ để kiểm soát IGBT BẬT và TẮT ở tần số 20kHz. Cuối cùng tạo ra dòng bù pha ngược trên cảm ứng biến tần, đồng thời CT cũng phát hiện dòng điện đầu ra và phản hồi tiêu cực được chuyển đến DSP. Sau đó, DSP tiến hành điều khiển logic tiếp theo để đạt được hệ thống chính xác và ổn định hơn.

Thông số kỹ thuật

KIỂU	Sê -ri 220V	Sê -ri 400V	Sê -ri 500V	Sê -ri 690V
Xếp hạng bồi thường hiện tại	23a	15A 、 25A 、 50A 75A 、 100A 、 150A	100a	100a
Điện áp danh nghĩa	AC220V (-20%~+15%)	AC400V (-40%~+15%)	AC500V (-20%~+15%)	AC690V (-20%~+15%)
Tần số định mức	50/60Hz ± 5%
Mạng	Pha đơn	Dây 3 pha 3/3 Dây giai đoạn 4
Thời gian phản hồi	<40ms
Lọc hài hòa	Hòa âm thứ 2 đến 50, số lượng bồi thường có thể được chọn và phạm vi bồi thường đơn có thể được điều chỉnh
Tỷ lệ bồi thường hài hòa	> 92%
Khả năng lọc đường trung tính	/	Khả năng lọc của dòng trung tính 3 pha 4 pha gấp 3 lần so với pha động
Hiệu quả của máy	> 97%
Tần số chuyển đổi	32kHz	16kHz	12,8khz	12,8khz
Chức năng	Đối phó với hài hòa
Số song song	Không giới hạn. Một mô -đun giám sát tập trung duy nhất có thể được trang bị tối đa 8 mô -đun nguồn
Phương pháp giao tiếp	Giao diện giao tiếp RS485 hai kênh (hỗ trợ giao tiếp không dây GPRS/WiFi)
Alfitude mà không bị derating	<2000m
Nhiệt độ	-20 ~+50
Độ ẩm	<90%rh, nhiệt độ tối thiểu trung bình hàng tháng là 25 ° C mà không có sự ngưng tụ trên bề mặt
Mức độ ô nhiễm	Dưới cấp độ III
Chức năng bảo vệ	Bảo vệ quá tải, bảo vệ quá hạn phần cứng, bảo vệ quá điện áp, bảo vệ mất điện, bảo vệ quá nhiệt độ, bảo vệ dị thường tần số, bảo vệ ngắn mạch, v.v.
Tiếng ồn	<50db	<60db	<65db
Nstallation	Giá đỡ/treo tường
Vào con đường của dòng	Mục nhập trở lại (Loại giá), mục nhập hàng đầu (loại gắn trên tường)
Lớp bảo vệ	IP20
